数控母线折弯机_铜铝排自动折弯设备_高精度

一、产品概述：精密高效的母线折弯解决方案

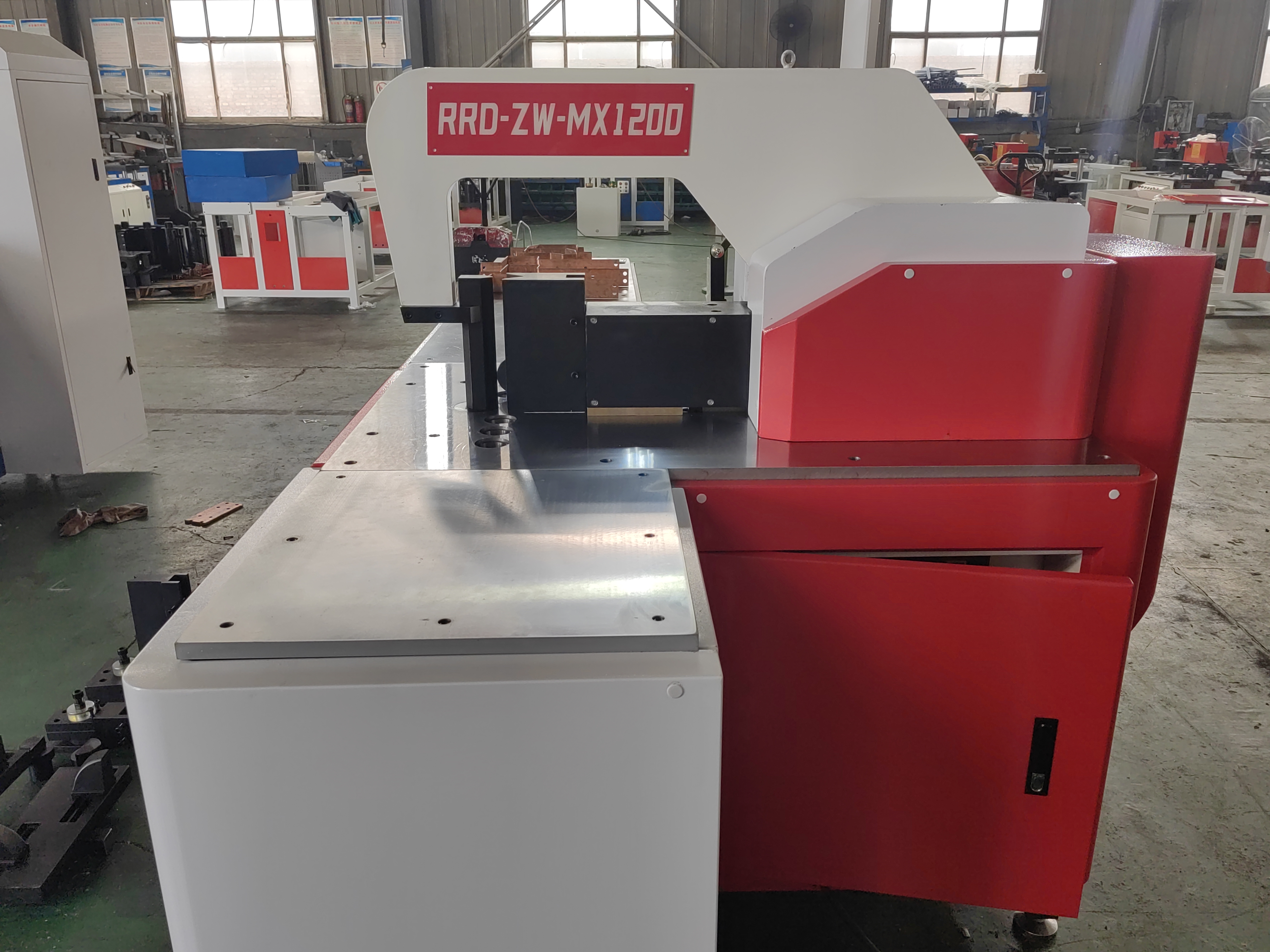

数控母线折弯机是专为高低压开关柜、变压器、母线槽等电气成套制造行业设计的自动化专用设备。它由计算机控制，通过X轴（挡料）、Y轴（折弯）的精密配合，人工辅助送料，可高效完成铜、铝母线的多种折弯工艺，是实现母线加工自动化、提升加工精度与生产效率的关键装备。

二、核心特点与技术优势

1. 高精度与高稳定性

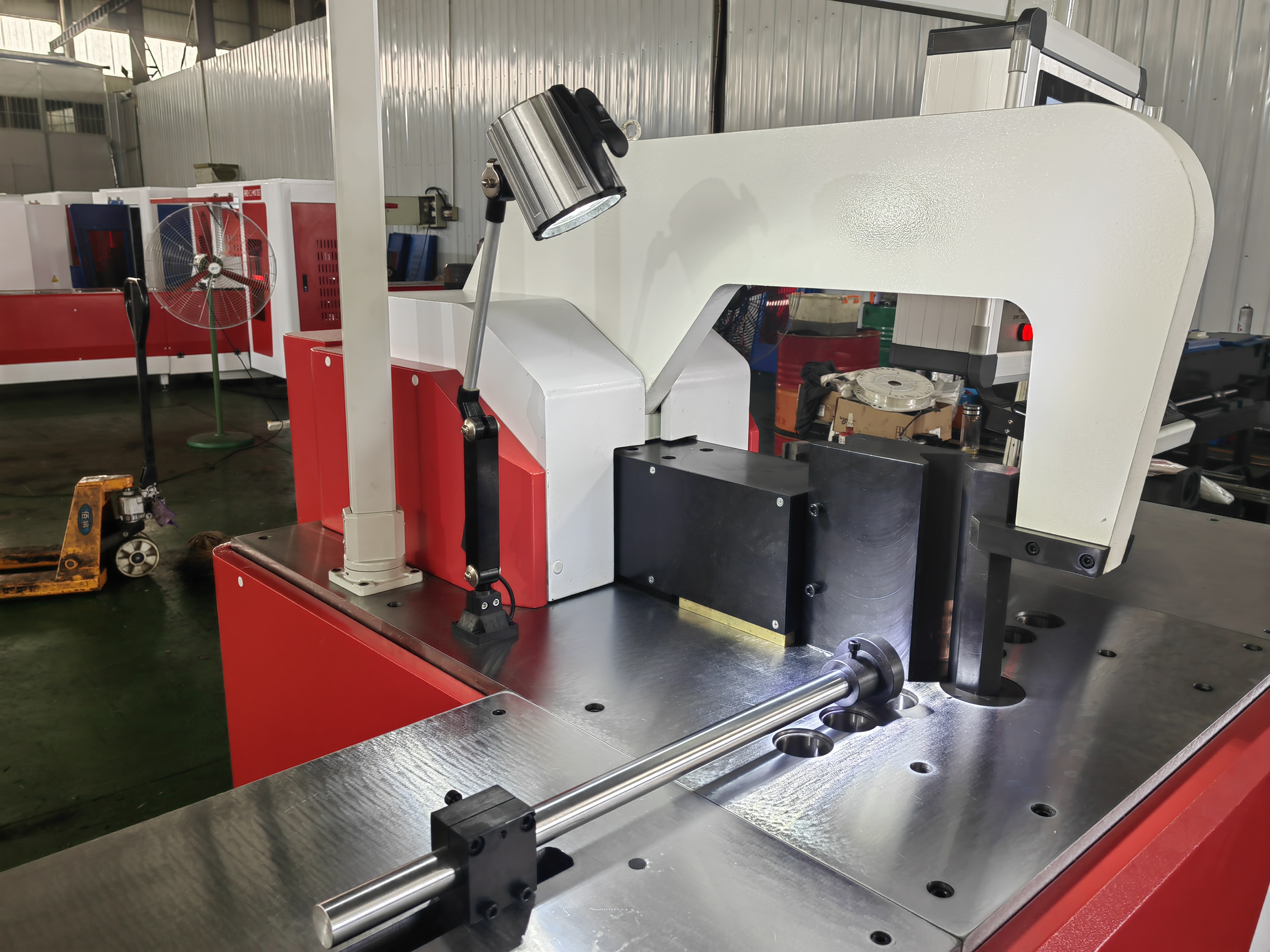

   • 闭式折弯结构：采用封闭式整体框架结构，X、Y轴使用精密直线导轨，有效避免开式折弯的弊端，保证加工角度在宽度方向的一致性，大大提高了批量生产时的重复定位精度。
   • 精密伺服控制：工件折弯角度及长度多为伺服电机驱动控制，折弯角度更准确，重复定位精度高，可达±0.2mm甚至更高
     。部分高端机型采用液压伺服控制，折弯力量大，稳定性高。
   • 智能软件辅助：配备专用CAD/CAM软件，能准确计算折弯展开长度，对弯曲次数较多的工件能自动寻找折弯次序，实现编程自动化，并能模拟折弯过程，有效防止错误
     。

2. 多功能加工能力

   • 通过更换不同模具，可完成母线排的平面弯曲（平弯）、侧向弯曲（立弯） 等加工工艺。

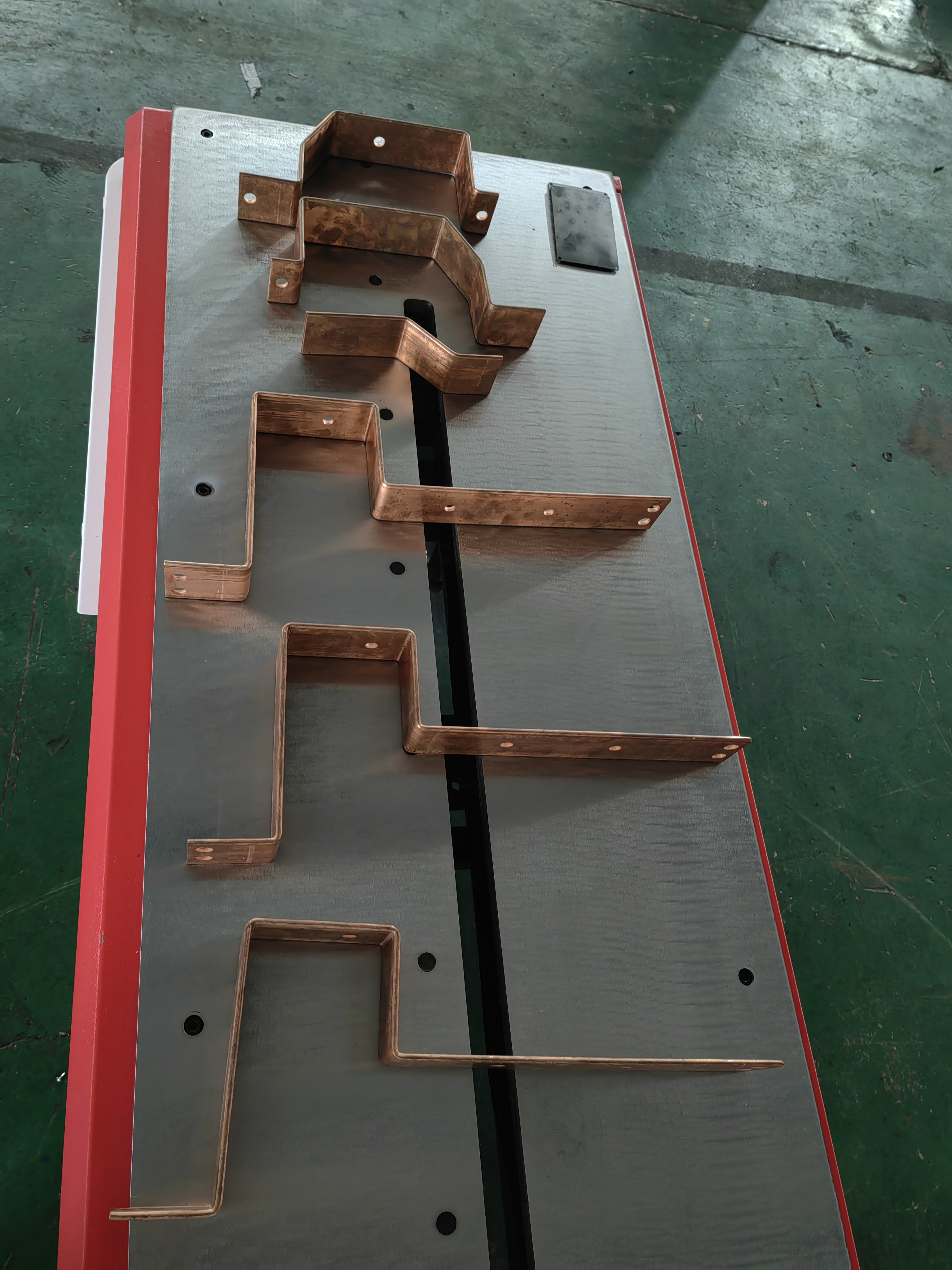

   • 可加工多种复杂折弯类型，如W型、Z型、L型弯、平行弯、双平行弯、U型弯等。
   • 部分型号在折立弯时，模具具有自动夹紧和释放功能，保证加工平面的平整度，减少弯曲弧形的损伤。

3. 自动化与智能化操作

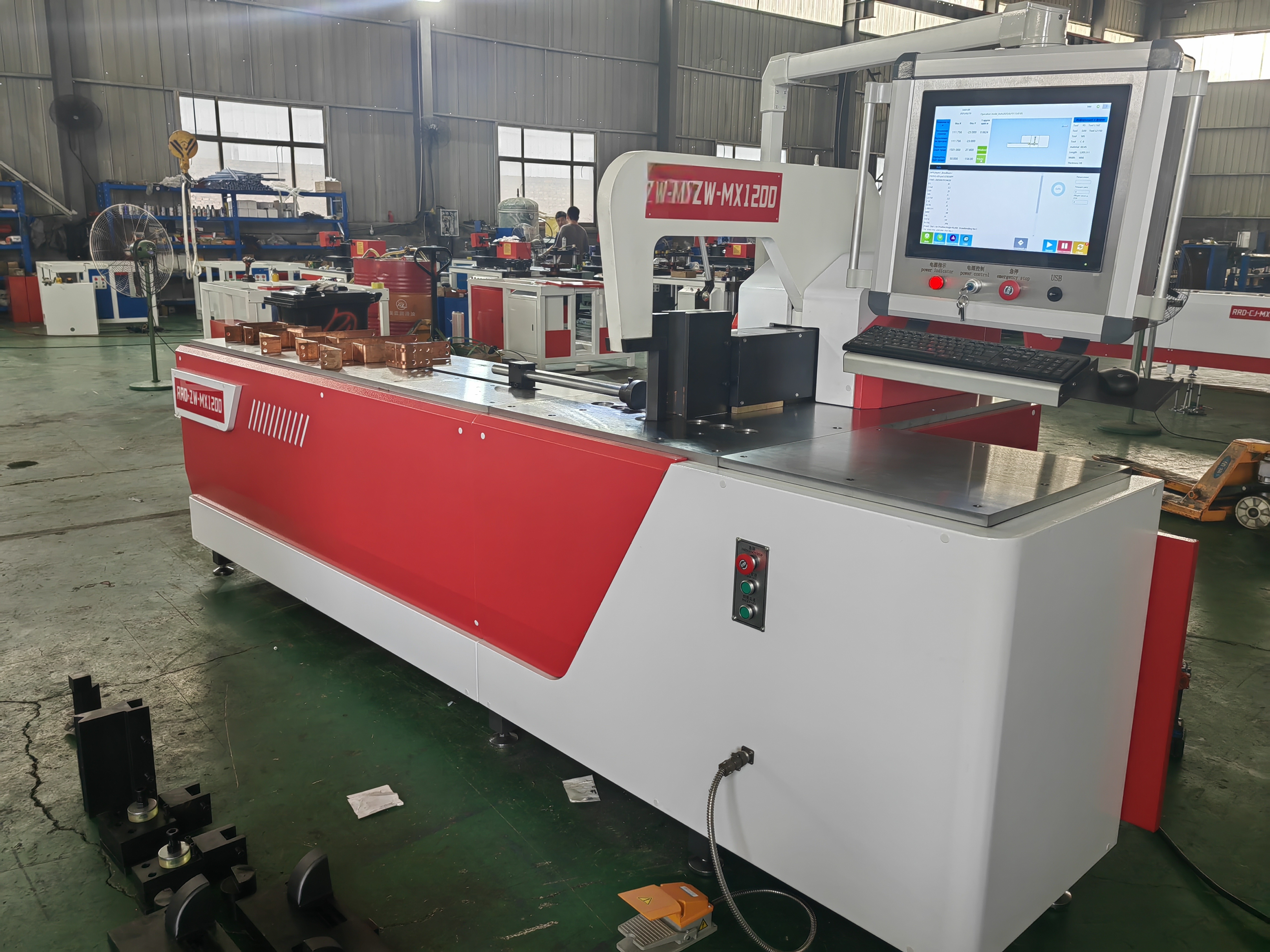

   • 人机界面友好：采用工业触摸屏作为人机界面，操作直观，可实时反映程序运行状态，具有故障信息报警功能99jianzhu.com+1。
   • 联网与集成能力：所配软件可与冲剪机联网使用，对于弯曲次数较多的工件，能自动寻找折弯次序，实现编程自动化highcock.com+1。PLC支持多种通讯协议，开放数据接口，便于与MES等系统集成highcock.com。
   • 安全可靠：机身多采用碳钢板焊接结构，经高温回火处理，结构牢固，耐冲击，经久使用不变形
