一、产品概述：变压器线圈制造的核心装备

变压器绕线机是用来绕制变压器线圈的专用设备，是变压器生产过程中的关键装备
。它根据变压器电压等级或容量来划分，涵盖了从配电变压器到大型电力变压器的各种线圈绕制需求sogou.com。现代变压器绕线机已从传统的手工绕线，发展到人工上料机器自动绕线，直至如今的全自动无人值守，是电气设备制造自动化、智能化的重要体现。

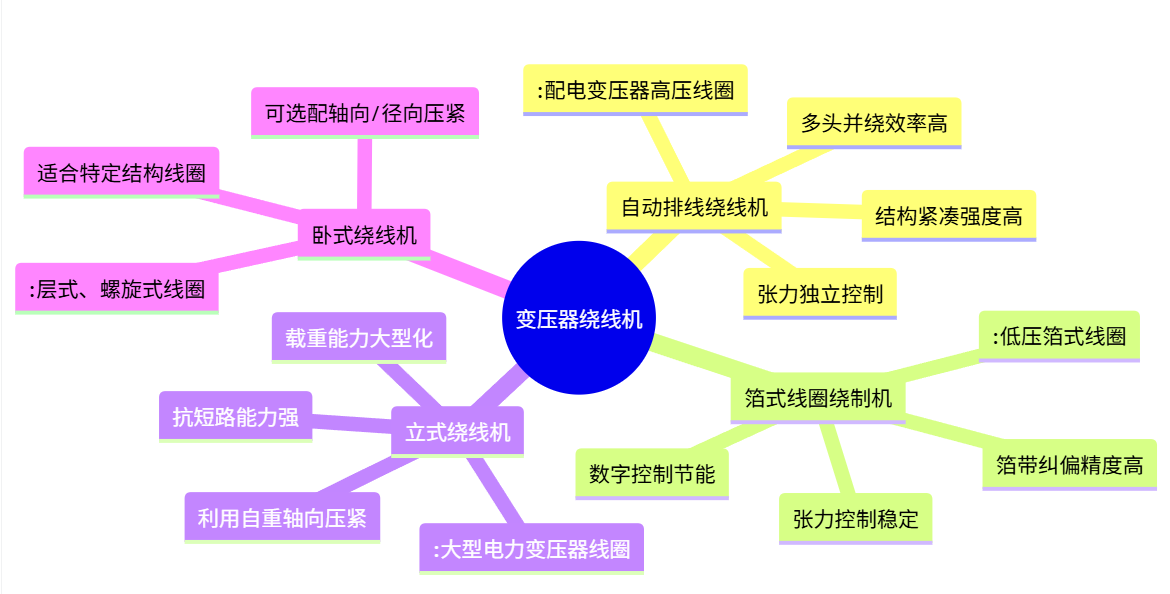

二、核心产品分类与特点

变压器绕线机主要分为自动、数控两大类，根据结构和应用不同，主要分为以下几种：

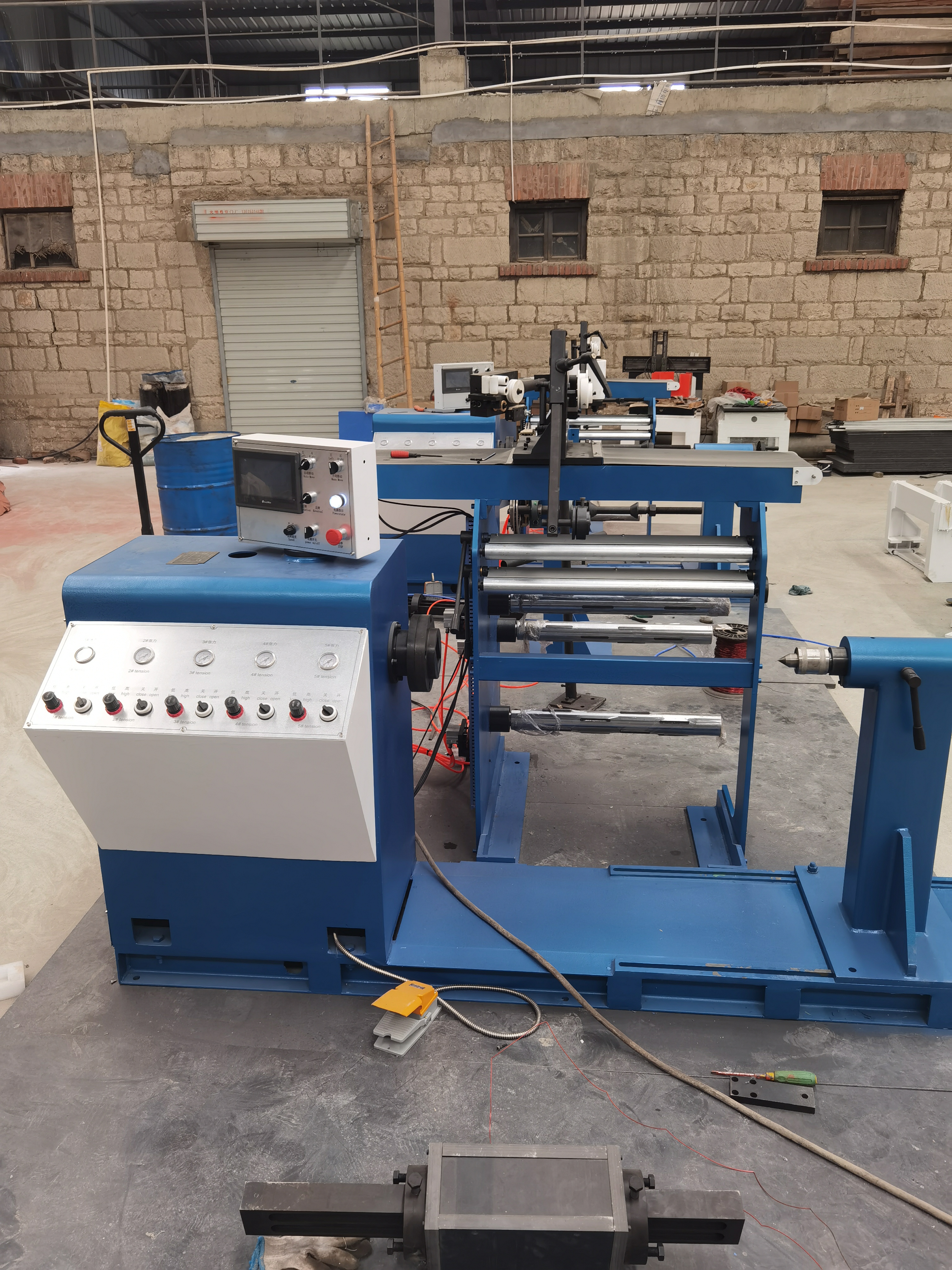

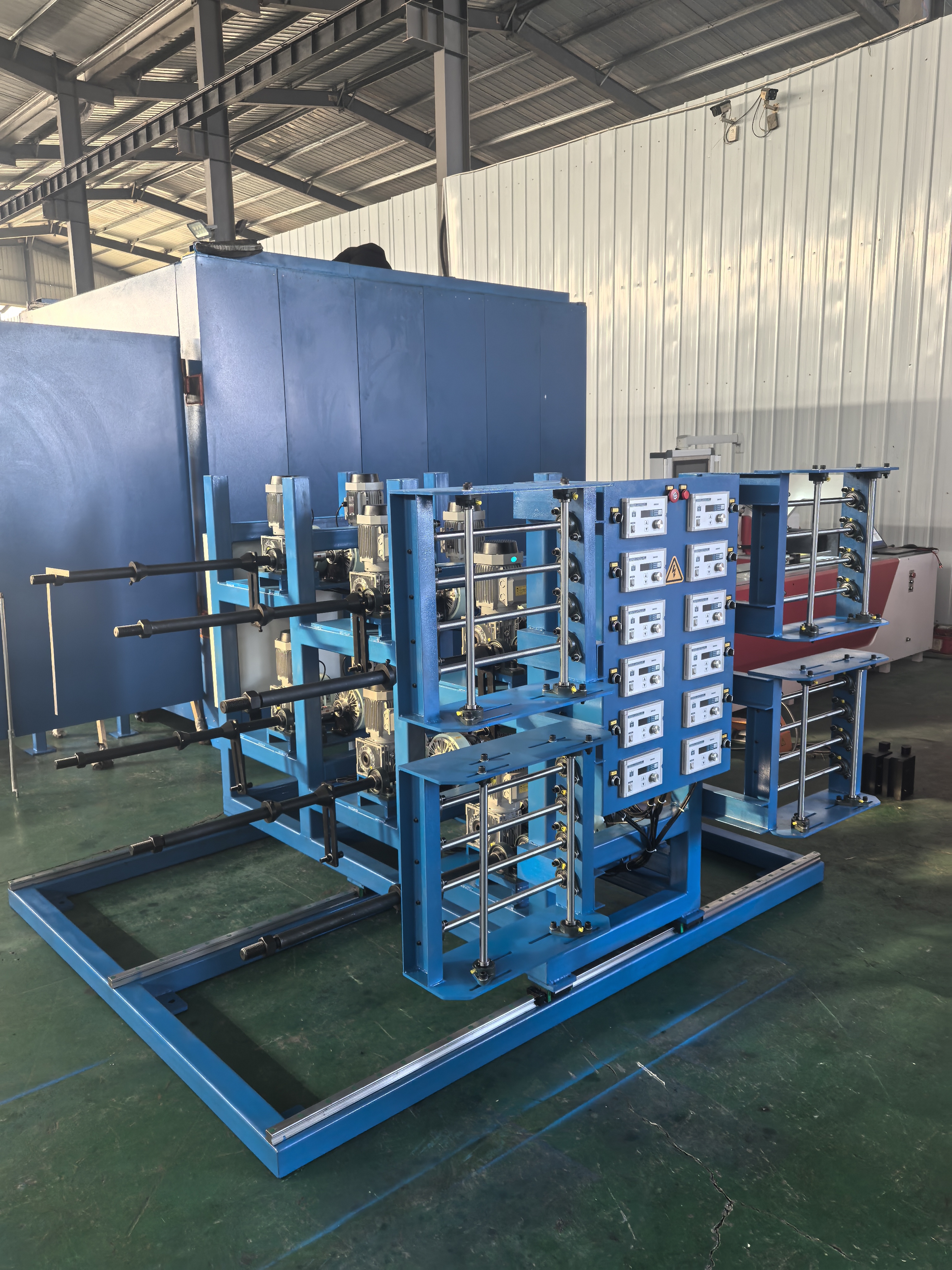

1. 自动排线绕线机
这是绕制配电变压器高压线圈的专用设备。其核心特点是自动化程度高，排线机构可从单头增加到二到三个头，一次可同时绕三只线圈，并支持多线并绕，大大提高了生产效率。配备端绝缘开卷机构、导线张紧机构，计算机可预置多种参数，使线圈绕制一次完成，减轻了工人劳动强度。

2. 箔式线圈绕制机
这是绕制低压箔式线圈的关键设备。其技术核心在于张力控制及箔带纠偏
。新型数字箔绕机采用直流电机产生箔带张力，张力调整方便、准确、稳定性好，绕制全过程张力保持不变，能有效确保线圈绕制质量
。调偏系统采用光电模拟量传感器非接触检测箔带边沿，通过伺服电机动态纠偏，精度高，反应快
。

3. 立式绕线机
主要用于大型电力变压器中高压线圈的绕制
。其设计利用线饼的自重，实现轴向自然压紧，径向使用张紧装置控制张力，非常适合要求轴向匝间紧密、分布均匀，以提高机械稳定性和抗短路能力的线圈制造。目前立式绕线机正向大型化发展，载重能力已从20吨提高到40吨，线圈直径最大可达3500mm
。

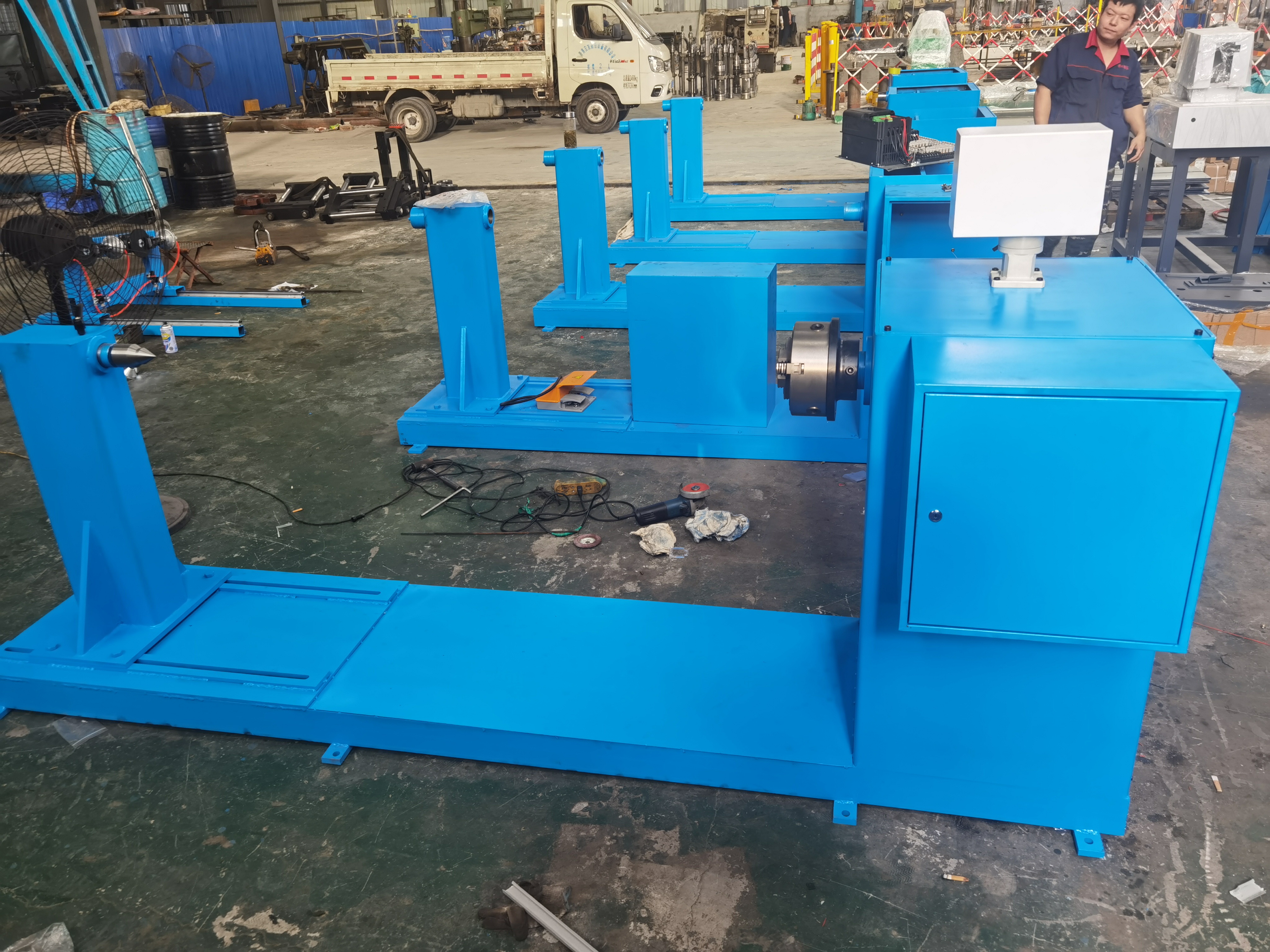

4. 卧式绕线机
适用于层式结构、多螺旋结构等线圈的生产
。普通卧式绕线机绕制后轴向不加压力，线段间隙大，可能导致线圈轴向失稳。因此，带有轴向、径向压紧功能的卧式绕线机更为先进，能有效解决此问题，保证线圈质量
。

三、核心结构与控制系统

变压器绕线机的结构主要由机身、机架、主轴机构和尾架支撑、机座等部件组成。由于变压器线圈有一定重量且加工时需承受敲打整形的外力，机身、机架均采用承受能力较强的钢材，根据加工能力分为小型、中、大型三类，承重能力不同
。

主轴系统是关键部件，通常采用电机+减速机构的结构，通过电机变频变速或减速机档位切换来实现变速
。现代设备普遍采用CNC控制系统，对主轴进行精确定位，配备恒流斩波驱动步进马达排线，保证绕线快速而精密
。资料存储段位多，能高速正反转绕线，圈数准确，并具备故障自动保存、监控显示生产情况等功能
。
